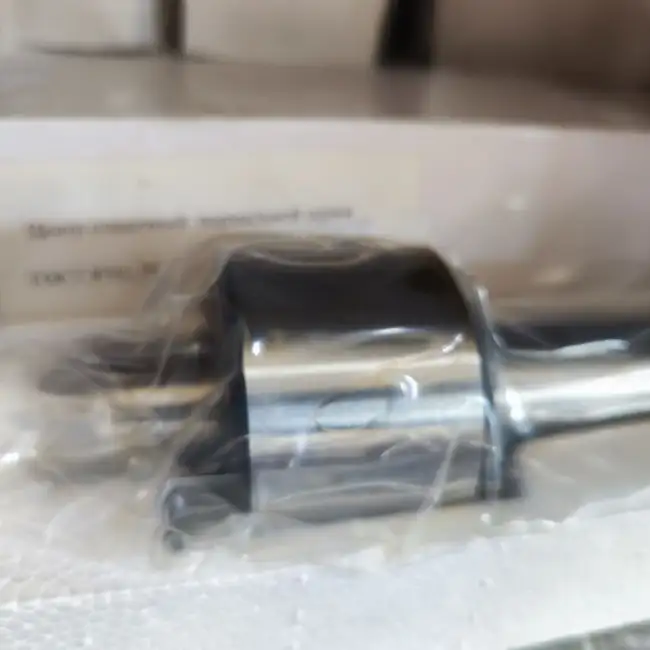

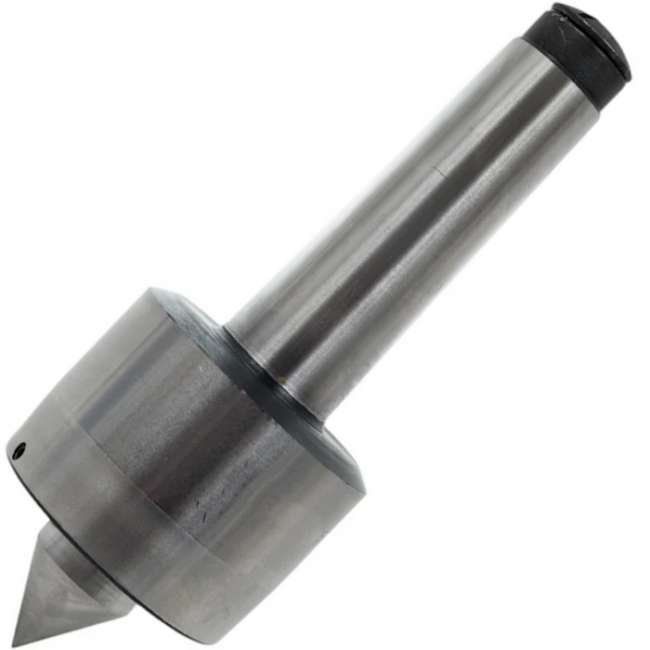

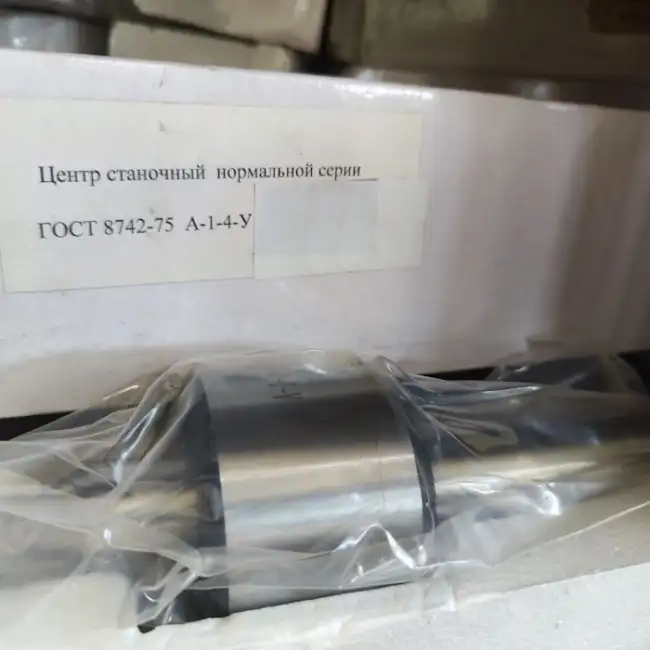

Центр станочный вращающийся А-1-4-У

Центр станочный вращающийся А-1-4-У нормальной серии по ГОСТ 8742-75 предназначен для установки длинных заготовок типа «вал» на токарных и круглошлифовальных станках. Инструмент надежно фиксирует деталь в центровом отверстии, предотвращая ее деформацию под нагрузкой.

Модель А-1-4-У имеет нормальную серию и конус Морзе 4 для универсальной установки в большинство станков. Центр оснащен вращающимся механизмом, который позволяет заготовке вращаться вместе со шпинделем, что исключает нагрев в точке контакта и повышает точность обработки.

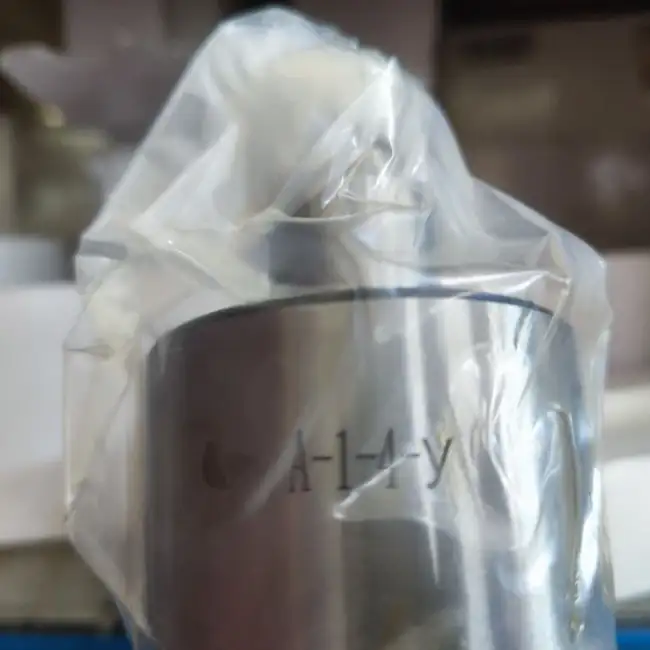

Расшифровка маркировки

• А — постоянный центровой валик (конструкция с несменным центром).
• 1 — исполнение с конусом при вершине 60°.
• 4 — конус Морзе 4 (посадочный размер для станка).
• У — усиленная серия (повышенная нагрузочная способность).

Основные параметры

• Стандарт: ГОСТ 8742-75.
• Конус Морзе: 4.
• Наружный диаметр D: 64 мм.
• Диаметр хвостовика D1: 31,267 мм.
• Общая длина L: 184 мм.
• Рабочая длина l: 31,5 мм.
• Масса: 1,9–2,4 кг (в зависимости от производителя).

Конструктивные особенности

• Корпус закален и отшлифован для высокой точности и износостойкости.
• Радиальное биение рабочей конической поверхности не превышает 0,01 мм.
• Усиленная серия позволяет выдерживать значительные осевые и радиальные нагрузки, подходит для тяжелых режимов резания.
• Возможно исполнение с отжимной гайкой для упрощения демонтажа.

Применение

Центр активно используется на станках с ЧПУ и ручным управлением при обработке длинных и массивных деталей, где требуется надежное базирование и минимальное биение.
