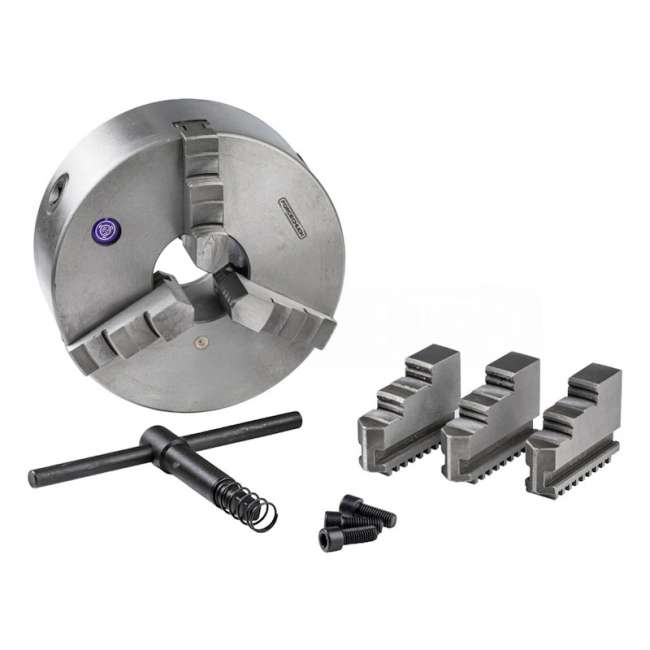

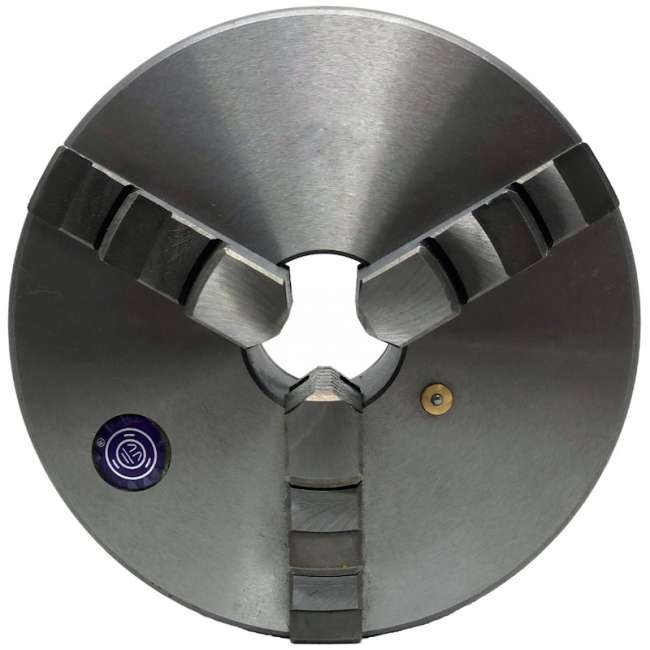

Патрон токарный 3х кулачковый 125 мм FORCECHUCK 7100-0003 с прямыми и обратными кулачками

Трехкулачковый токарный патрон FORCECHUCK 7100-0003 диаметром 125 мм предназначен для надежного крепления заготовок на токарных станках при выполнении различных операций механической обработки. Самоцентрирующий спиральный механизм обеспечивает одновременное перемещение всех кулачков, благодаря чему заготовка быстро и точно фиксируется по центру.

Патрон изготовлен из высокопрочного чугуна, что обеспечивает высокую жесткость конструкции, устойчивость к нагрузкам и длительный срок эксплуатации. Модель имеет повышенную точность исполнения и комплектуется прямыми и обратными цельными закаленными кулачками, что позволяет обрабатывать как внешние, так и внутренние поверхности деталей.

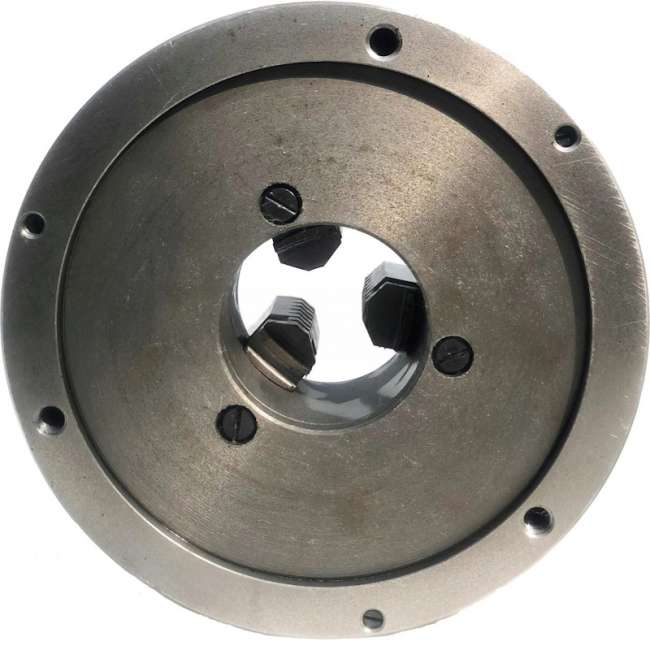

Токарный патрон устанавливается на станок по типу 1 согласно ГОСТ 3889 с цилиндрической посадкой. Данная модель является аналогом патрона 3-125.03 и широко применяется на универсальных токарных станках в машиностроении, ремонтных мастерских и производственных предприятиях.

Преимущества FORCECHUCK 7100-0003

• Самоцентрирующий трехкулачковый спиральный механизм
• Повышенная точность обработки
• Цельные закаленные кулачки высокой износостойкости
• Комплект прямых и обратных кулачков
• Корпус из высокопрочного чугуна
• Надежная фиксация заготовок различной формы
• Совместимость с токарными станками по ГОСТ 3889

Технические характеристики

• Артикул: 7100-0003
• Диаметр патрона: 125 мм
• Тип патрона: самоцентрирующий трехкулачковый спиральный
• Количество кулачков: 3
• Тип крепления: Тип 1 по ГОСТ 3889
• Исполнение: 1 (цельные кулачки)
• Материал корпуса: высокопрочный чугун
• Точность: П (повышенная)
• Диаметр посадочного отверстия (D1): 95 мм
• Диаметр расположения крепежных отверстий: 108 мм
• Диаметр сквозного отверстия: 30 мм
• Высота патрона (H): 85 мм
• Высота без кулачков (H1): 58 мм
• Крепежные отверстия: 3-M8

Комплектация

• Патрон с прямыми кулачками 7100-0003.004 — 1 шт
• Комплект обратных кулачков 7100-0003.015 — 3 шт
• Ключ для патрона — 1 шт
• Крепежные элементы (винты и гайки)
• Паспорт изделия

Применение

Трехкулачковый токарный патрон FORCECHUCK 125 мм используется для закрепления цилиндрических, шестигранных и других заготовок при токарной обработке. Благодаря самоцентрирующей конструкции обеспечивается высокая точность позиционирования детали и удобство эксплуатации. Патрон подходит для установки на универсальные токарные станки различных производителей.
