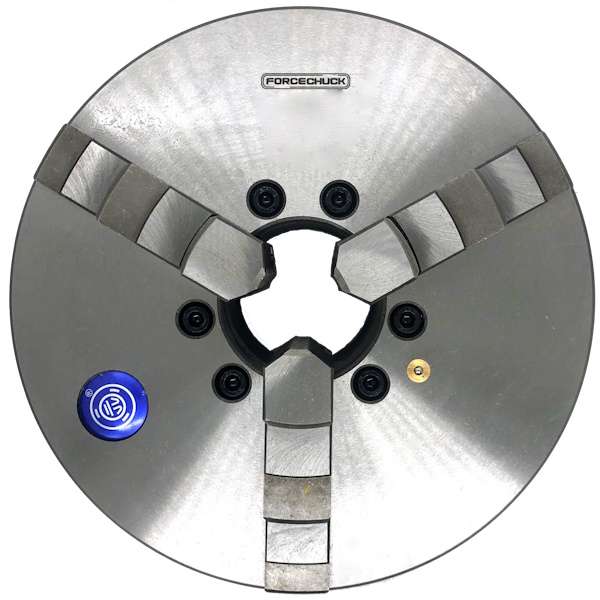

Патрон токарный 3х кулачковый 315 мм FORCECHUCK 7100-0041
-18%
| Диаметр | 315 мм |
| Количество кулачков | 3 |
Описание

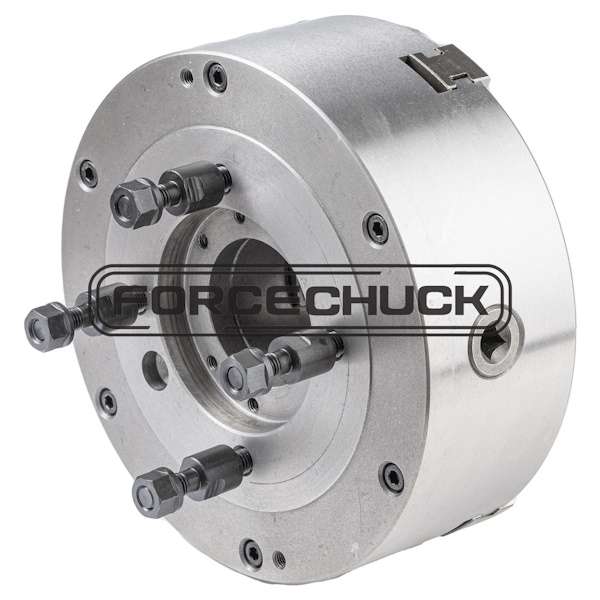

Самоцентрирующий трехкулачковый спиральный патрон диаметром 315 мм с прямыми и обратными кулачками. Тип крепления на станок: тип 2 по ГОСТ 12593 (DIN 55027) посадка на конус под поворотную шайбу. Конус Морзе: 8. Исполнение 1: с цельными калеными кулачками. Кулачки: прямые и обратные цельные закаленные. Материал корпуса токарного патрона: высокопрочный чугун. Точность: П - повышенная.
Основные характеристики
- Диаметр патрона, мм: 315
- Количество кулачков в патроне: 3
- Тип: Тип 2 ГОСТ 12593 (DIN 55027)
- Конус Морзе: 8
- Исполнение: Цельные

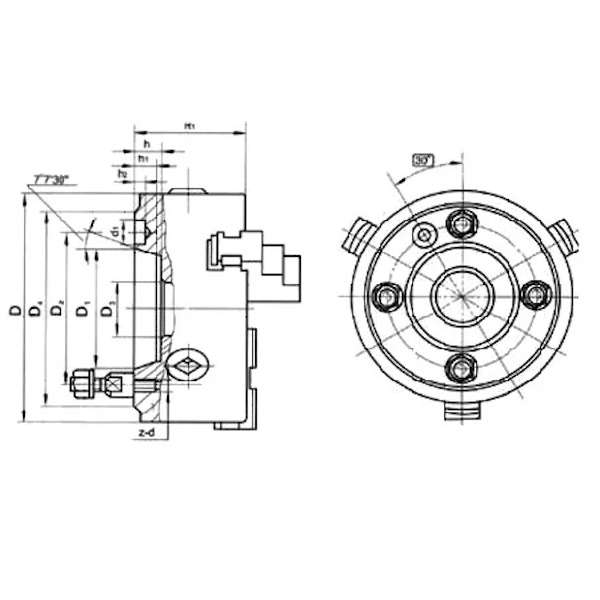

- D: 315
- Диаметр посадочного отверстия,мм (D1): 139,719
- Диаметр расположения крепежных отверстий: 171,4
- Диаметр сквозного отверстия в корпусе, ,: 100
- D4: 220
- d1: 24,2
- Высота патрона без кулачков,мм (H1): 112
- h2: 8
- Количество и размер крепежных отверстий: 4-M16

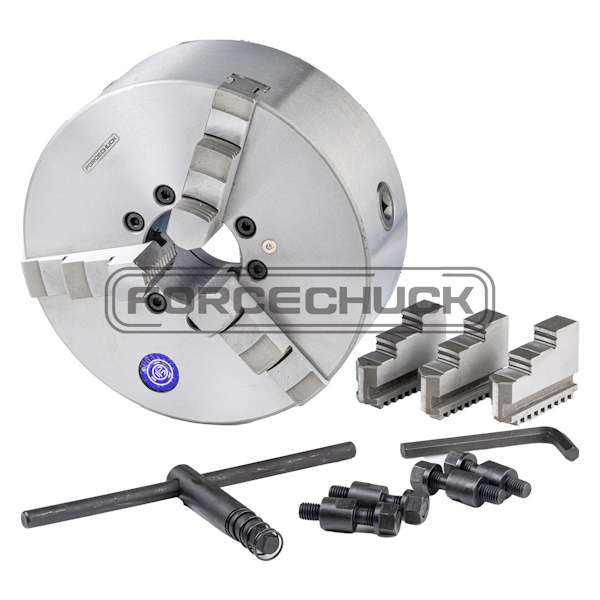

Комплектация
- Патрон с прямыми кулачками 7100-0041.004 - 1шт в сборе
- Комплект обратных кулачков 7100-0041.015- 1 к-т (3шт)
- Паспорт - 1шт
- Ключ - 1шт
- Крепежные элементы (винты + гайки)
