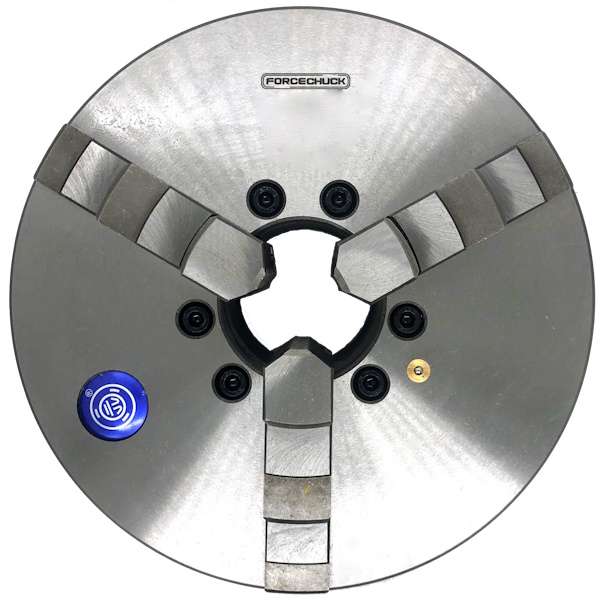

Патрон токарный 3х кулачковый 200 мм FORCECHUCK 7100-0033
| Диаметр | 200 мм |
| Количество кулачков | 3 |
Описание
Самоцентрирующий трехкулачковый спиральный патрон диаметром 200 мм с прямыми и обратными кулачками. Тип крепления на станок: тип 2 по ГОСТ 12593 (DIN 55027) посадка на конус под поворотную шайбу. Конус Морзе: 6. Исполнение 1: с цельными калеными кулачками. Кулачки: прямые и обратные цельные закаленные. Материал корпуса токарного патрона: высокопрочный чугун. Точность: П - повышенная.
Основные характеристики
- Диаметр патрона, мм: 200
- Количество кулачков в патроне: 3
- Тип: Тип 2 ГОСТ 12593 (DIN 55027)
- Конус Морзе: 6
- Исполнение: Цельные

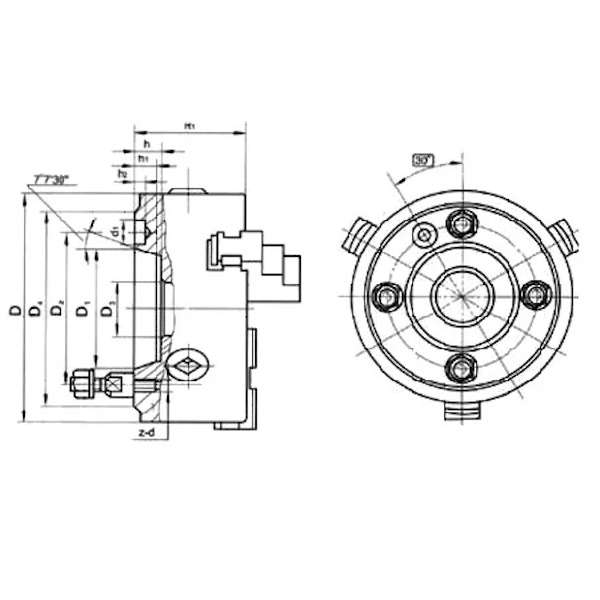

- D: 200
- Диаметр посадочного отверстия,мм (D1): 106,375
- Диаметр расположения крепежных отверстий: 133,4м
- Диаметр сквозного отверстия в корпусе,мм: 60м
- D4: 170
- d1: 19,5
- Высота патрона без кулачков,мм (H1): 88
- Количество и размер крепежных отверстий: 4-M12
- h2: 6.5
Комплектация
- Патрон с прямыми кулачками 7100-0033.004 - 1шт в сборе
- Комплект обратных кулачков 7100-0033.015- 1к-т (3шт)
- Паспорт - 1шт
- Ключ - 1шт
- Крепежные элементы (винты + гайки)
