Патрон токарный 3х кулачковый 160 мм FORCECHUCK 7100-0027

Самоцентрирующий трехкулачковый спиральный патрон диаметром 160 мм с прямыми и обратными кулачками. Тип крепления на станок: тип 2 по ГОСТ 12593 (DIN 55027) посадка на конус под поворотную шайбу. Исполнение 1: с цельными калеными кулачками. Кулачки: прямые и обратные цельные закаленные. Материал корпуса токарного патрона: высокопрочный чугун. Точность: П - повышенная.

Основные характеристики

• Диаметр патрона, мм: 160
• Количество кулачков в патроне: 3
• Тип: Тип 2 ГОСТ 12593 (DIN 55027)
• Конус Морзе: 4
• Исполнение: Цельные

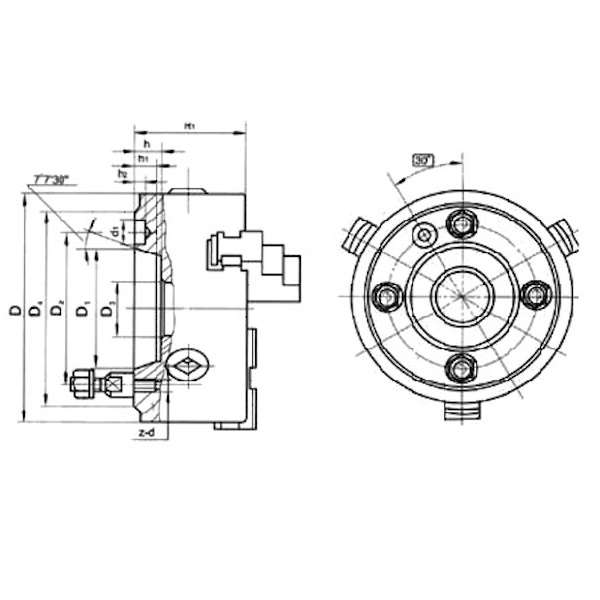

• D: 160
• Диаметр посадочного отверстия,мм (D1): 65,513
• Диаметр расположения крепежных отверстий: 85
• Диаметр сквозного отверстия в корпусе,мм: 40
• d1: 14,7
• Высота патрона без кулачков,мм (H1): 78
• Количество и размер крепежных отверстий: 3-M10
• h2: 6.5

Комплектация

1. Патрон с прямыми кулачками 7100-0005.004 - 1шт в сборе
2. Комплект обратных кулачков 7100-0005.015- 1к-т (3шт)
3. Паспорт - 1шт
4. Ключ - 1шт
5. Крепежные элементы (винты + гайки)
